DIY Tilt-Shift: как сделать тилт-шифт объектив своими руками из Canon 50mm f/1.8
Профессиональный тилт-шифт объектив от Canon или Nikon стоит от 1500 долларов и выше. Но что если получить тот же эффект избирательной фокусировки — характерное «миниатюрное» боке, наклонную плоскость резкости — буквально за пару часов и почти бесплатно? Именно это сделал польский фотоэнтузиаст Мацей Петушинский (Maciej Pietuszynski): взял старый Canon 50mm f/1.8, головку от душа и резиновую перчатку — и собрал полноценный тилт-объектив прямо у себя на кухне. Идея, по его словам, пришла в ванне.
Эта история облетела весь фотографический интернет в 2012 году и до сих пор остаётся одним из самых цитируемых примеров DIY-фотографии. Проект требует разборки объектива, что подойдёт не каждому — но результат того стоит. Фотографии, снятые этим самодельным устройством, можно посмотреть в альбоме на Flickr.
Что такое Tilt-Shift и зачем он нужен
Тилт-шифт (tilt-shift) — это тип объектива, у которого оптическая ось может смещаться относительно матрицы камеры в двух направлениях: tilt (наклон) и shift (сдвиг).
Tilt позволяет наклонять плоскость фокусировки. Вместо того чтобы резкость шла параллельно матрице, она может идти под углом — например, вдоль поверхности стола или дороги. Обратный эффект — намеренно «сломанная» фокусировка — создаёт ощущение игрушечной миниатюры на фотографиях реальных сцен. Именно этот приём любят использовать в аэрофотосъёмке городов.
Shift сдвигает оптическую ось параллельно матрице — без наклона. Это ключевой инструмент архитектурного фотографа: позволяет снимать высокие здания без характерного «падения» вертикальных линий.
Для большинства энтузиастов интереснее именно tilt — именно его воспроизводят все DIY-конструкции, описанные ниже.

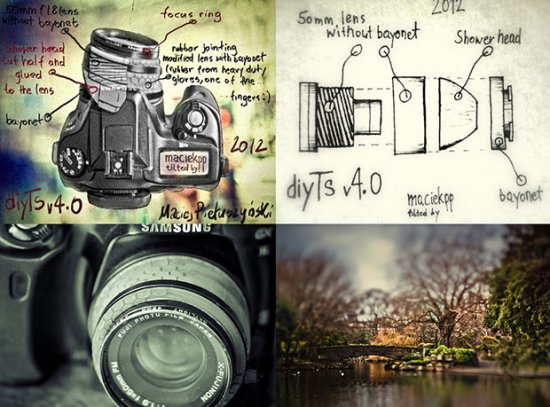

Метод 1: Canon 50mm + головка душа + резиновая перчатка (оригинальный метод Петушинского)
Это тот самый метод, который прославился в сети. Для его повторения нужно всего три материала: объектив 50mm f/1.8, пара резиновых перчаток и старая головка от душа.
Принцип работы
Байонет объектива отделяется от стекла, а между ними устанавливается гибкий механизм наклона — головка от душа, зафиксированная резиновой перчаткой. Резина обеспечивает достаточную гибкость для управления наклоном и при этом не пропускает свет внутрь конструкции.
По словам автора, стяжки-хомуты (cable ties) удерживают резину на месте как со стороны байонета, так и со стороны объектива. Кольцо фокусировки при этом остаётся рабочим — фокус можно настраивать как обычно, а наклон добавляется поверх за счёт гибкого соединения.
Важное техническое замечание
Стоит учесть, что механизм старых объективов 50mm уходит глубже в корпус, чем у современных кроп-объективов. Если вы собираете подобную конструкцию, внимательно следите за расстоянием от линзы до зеркала камеры.
Шаги сборки
- Разберите объектив — аккуратно отделите байонетное кольцо от корпуса линзового блока. Для большинства Canon 50mm f/1.8 это делается откручиванием нескольких винтов на задней части.
- Подготовьте головку душа — отпилите или открутите трубку-держатель, оставив только шарнирный узел.
- Наденьте резиновую перчатку — она соединяет байонетное кольцо и корпус объектива, обматывая шарнир головки душа.
- Зафиксируйте хомутами — стяжки крепятся в двух точках: у байонета и у основания объектива. Резина должна держаться плотно, но оставлять достаточно свободы для наклона.
- Проверьте светонепроницаемость — в тёмном помещении направьте фонарик на конструкцию и убедитесь, что свет не проникает через стыки.
Метод 2: Вантуз + крышка корпуса (классика DIY)
Для этого метода нужен DSLR-корпус с байонетом, старый объектив большего формата (например, для среднеформатной плёнки) и обычный резиновый вантуз.
В верхней части вантуза, там где крепится ручка, вырезается отверстие — достаточно большое, чтобы плотно надеть на хвостовик объектива. Затем из картона вырезается кольцо-переходник, который с одной стороны совпадает с диаметром крышки байонета, с другой — с основанием вантуза. Всё склеивается термоклеем.
Принцип тот же: резиновая «гармошка» вантуза заменяет фотографические меха и позволяет свободно наклонять объектив. Управление — руками прямо во время съёмки.
Почему нужен объектив большего формата? Чтобы получить полноценный тилт-шифт для 35мм или APS-C камеры, нужен объектив с кругом покрытия большего формата — среднеформатный или крупноформатный. Это даёт запас изображения за границами кадра, в пределах которого и происходит смещение плоскости фокуса.
Метод 3: Объектив Helios + резиновый переходник за $30
Этот метод описал фотограф Матьё Стерн: для него нужны советский объектив Helios (103 или 44-2) стоимостью от $20 и резиновый переходник примерно за $10.
Сборка максимально проста: передняя часть объектива Helios откручивается, затем линзовый блок вставляется в резиновую трубку-переходник. Фокус настраивается перемещением объектива вперёд-назад или вверх-вниз — это и создаёт эффект тилт-шифт.
Helios 44-2 знаменит своим «закрученным» боке (swirly bokeh), и в сочетании с тилт-механизмом результат получается особенно живописным — идеально для портретов с мечтательным настроением.
Видеоинструкция от Матьё Стерна: How to Turn Helios Lenses into a DIY $30 Tilt Lens Baby
Метод 4: Bendycam — велосипедная камера как меха
Конструкция Bendycam основана на дизайне, предложенном пользователем Johnnyoptic: это серия компактных DIY тилт-объективов, где роль меха играет отрезок велосипедной камеры.
Конструкция состоит из четырёх элементов: крышка байонета с высверленным центром (~$3 на eBay), несколько хомутов-стяжек (~$1), отрезок велосипедной камеры около 10 см — чем шире диаметр, тем лучше (можно взять бесплатно в любом веломагазине), и 35мм объектив с удалённым механизмом фокусировки.
Велосипедная камера — исключительно удобный материал: эластичная, светонепроницаемая, бесплатная и не требует специального крепежа.
Видеоинструкции: смотрим, как это делают Tilt-Shift объектив
Помимо описанных методов, в сети есть несколько отличных видеоруководств:
«How to make your own Tilt Shift Lens» - Полный цикл от разборки объектива до готовых снимков. Особенно полезен для тех, кто делает тилт-объектив впервые.
«DIY Tilt and Shift» - Автор показывает самодельный адаптер, позволяющий свободно перемещать объектив перед камерой — с примерами снятых фотографий.
«I built a Tilt-Shift Lens» - Ещё один вариант сборки с акцентом на процесс и итоговое качество изображения.
Сравнение методов: что выбрать
| Метод | Сложность | Стоимость | Особенности |
|---|---|---|---|
| Душ + перчатка (Петушинский) | Средняя | ~$0 | Нужна разборка объектива, требует точности |
| Вантуз + картон | Низкая | ~$0–5 | Быстро, подходит для любого объектива |
| Helios + резиновый адаптер | Низкая | ~$30 | Красивое боке, простая сборка |
| Bendycam (велокамера) | Средняя | ~$15 | Компактно, элегантно, хорошо управляется |
Если под рукой есть старый Canon 50mm f/1.8 и вы готовы его разобрать — метод Петушинского даст наиболее предсказуемый и управляемый результат. Если жертвовать рабочим объективом не хочется — вантуз или Helios с резиновым переходником гораздо безопаснее для вашего стекла.
Советы по съёмке с самодельным тилт-объективом
Снимайте в ручном режиме. Большинство DIY-конструкций разрывают электрический контакт между объективом и камерой. Экспозицию придётся выставлять вручную, диафрагма фиксируется на последнем установленном значении перед разборкой.
Начинайте с малых наклонов. Небольшой наклон (3–5 градусов) даёт тонкий эффект, не превращая снимок в абстракцию. Экстремальные углы лучше оставить для экспериментов.
Используйте штатив для архитектуры. Тилт в сочетании со штативом позволяет снимать здания без конвергентных вертикалей — главная практическая польза этой техники.
Следите за зазором до зеркала. На зеркальных камерах неаккуратная сборка может привести к удару линзы по зеркалу при нажатии на спуск. Проверяйте зазор перед каждой съёмочной сессией.
Экспериментируйте с фокусным расстоянием. Широкоугольники дают более мягкий эффект тилта, длиннофокусные объективы создают более драматичное сжатие плоскости резкости.
Почему это работает: немного оптики
Стандартный объектив проецирует на матрицу плоскость фокусировки, перпендикулярную оси объектива. Когда мы наклоняем линзовый блок относительно матрицы, плоскость фокусировки тоже наклоняется — это следует из теоремы Шаймпфлюга (Scheimpflug principle). Результат: объектив может быть в фокусе вдоль наклонной поверхности — например, вдоль пола в перспективе — при полностью открытой диафрагме. Именно это создаёт тот самый эффект «игрушечного мира»: верх и низ кадра размыты, а узкая полоса посередине остаётся острой.
Вместо заключения
Самодельный тилт-объектив — один из самых доступных входов в мир творческой оптики. Типичная стоимость DIY тилт-объектива составляет $20–50, тогда как профессиональные решения начинаются от ~$1300. Разница в цене — в сотни раз, а творческие возможности — принципиально те же.
Проект Мацея Петушинского доказал: вдохновение приходит в самых неожиданных местах. Иногда — в ванной. А старый «полтинник», который давно пылится на полке, может стать самым интересным объективом в вашей сумке.
